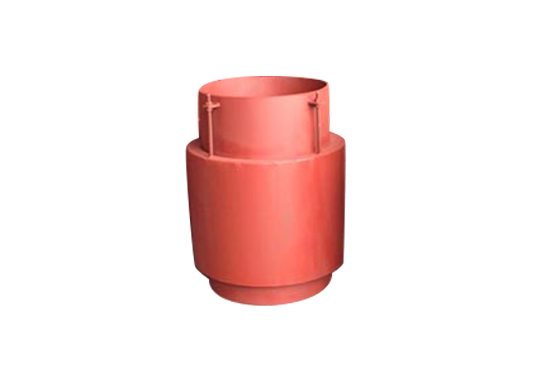

内外压力平衡式波纹补偿器

内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节,金属波纹伸缩节。
内外压力平衡式波纹补偿器具有吸收内压推力的能力,具有良好的导向性、产品刚度小、外形尺寸小鞥特点。
内外压力平衡式波纹补偿器连接方式:①法兰连接式②接管连接式。
内外压力平衡式波纹补偿器轴向补偿量:根据用户要求。





全国销售热线:13653828093
产品介绍

说明:
内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节,金属波纹伸缩节。
内外压力平衡式波纹补偿器具有吸收内压推力的能力,具有良好的导向性、产品刚度小、外形尺寸小鞥特点。
内外压力平衡式波纹补偿器连接方式:①法兰连接式②接管连接式。
内外压力平衡式波纹补偿器轴向补偿量:根据用户要求。

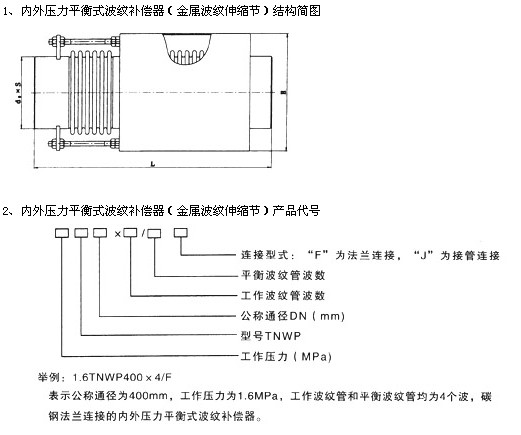

3、内外压力平衡式波纹补偿器(金属波纹伸缩节)结构特点
管道伸缩节由内压伸缩节和外压伸缩节连接而成。
4内外压力平衡式波纹补偿器(金属波纹伸缩节)补偿特点
该管道伸缩节补偿量大,无内压推力,弹性反力较小等特点。
5、内外压力平衡式波纹补偿器(金属波纹伸缩节)安装使用注意事项:
(1)安装时疏水口向下。
(2)现场安装完后,必须拆除拉杆。
(3)安装时介质流向与管道伸缩节的流向标志一致。
6、内外压力平衡式波纹补偿器(金属波纹伸缩节)对支座作用力的计算:
轴向弹性力:Fx=Kx*(f*x)
Kx-轴向刚度N/mm
X-轴向实际变形量mm
f-计算系数,当预变形(包括△X=0时)f=1/2,当不进行预变形时,f=1。

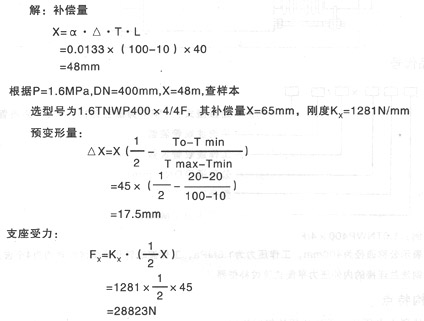

7、内外压力平衡式波纹补偿器(金属波纹伸缩节)应用举例:
通径为400mm的一段热水管道长40m,介质压力为1.6Mpa,工作温度为100℃,安装温度为20℃。试选择补偿器的型号并不计算支座受力。

范围和用途
安装要求
技术参数
