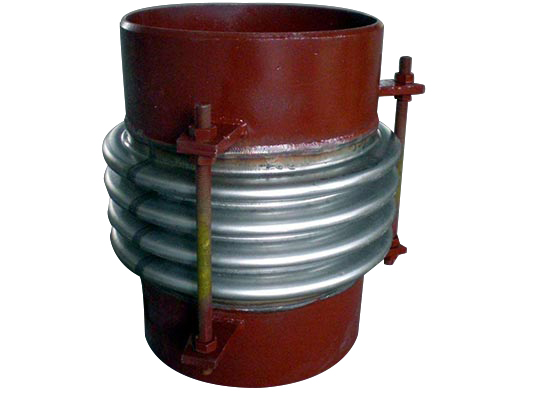

铰链波纹补偿器

铰链波纹补偿器性能特点：
JJL型铰链波纹补偿器是由接管、波纹管及与接管相连的一对铰链构成。补偿器的铰链具有承受内压推力的能力。
铰链波纹补偿器的特点：不锈钢补偿器用于吸收单平面的角向位移。
铰链波纹补偿器安装使用注意事项
1.不锈钢波纹补偿器两个或三个配套使用
2.安装时不锈钢补偿器的铰链转动平面必须与位移平面一致。

全国销售热线：13653828093

补偿器系列

ZMS型直埋式波纹补偿器套筒式补偿器通用型波纹补偿器无约束波纹补偿器风道橡胶补偿器直管压力平衡型波纹补偿器内外压力平衡式波纹补偿器轴向型复式拉杆补偿器球形补偿器小拉杆横向波纹补偿器铰链波纹补偿器大拉杆横向波纹补偿器直流介质无推力补偿器矩形双波补偿器电厂烟风煤管道补偿器非金属柔性补偿器风道纤维织物补偿器旋转补偿器

伸缩器系列

双法兰传力接头双法兰限位伸缩接头单法兰式松套伸缩接头限位防拉脱伸缩器卡箍式柔性接头管道过滤器双法兰限位伸缩接头大挠度松套补偿接头压盖式松套伸缩接头压盖式松套限位伸缩接头

防水管道系列

柔性防水套管A型柔性防水套管B型柔性密闭套管密闭柔性防水套管加长柔性防水套管刚性防水套管管道快速堵漏器

橡胶接头系列

可曲挠单球体橡胶接头可曲挠橡胶接头（异径）风机盘管橡胶接头可曲挠橡胶接头橡胶隔震垫剪切式隔振器可曲挠双球体橡胶接头卡箍式橡胶接头方形鸭嘴阀翻边橡胶接头

传力接头系列

可拆式双法兰传力接头单法兰传力接头双法兰松套传力接头可拆式双法兰松套传力接头双法兰松套传力接头单法兰松套传力接头

金属软管系列

金属软管快速接口软管衬四氟金属软管焊接式金属软管不锈钢金属软管

产品介绍
范围用途
安装要求
技术参数
相关设备

产品介绍

范围和用途

安装要求

技术参数

通径DN	波数	压力等级MPa
		0.25	0.6	1.0	1.6	2.5
		长度mm角向补偿量mm/(度)刚度N.m/度
150	4	600/±6.1/12	600/±5.0/23	600/±4.3/36	600/±3.4/76	600/±3.0/87
200		600/±8.9/23	600/±6.4/50	650/±5.1/115	650/±4.3/115	700/±3.5/278
250		600/±6.8/36	600/±4.9/79	650/±3.6/200	650/±3.3/320	700/±3.9/489
300		650/±7.2/36	650/±4.9/109	650/±4.0/278	750/±3.5/488	750/±3.2/594
350		650/±7.0/49	650/±3.9/109	700/±3.3/314	750/±2.8/765	800/±2.7/832
400		650/±5.5/78	660/±4.2/123	700/±3.5/502	750/±2.6/987	850/±3.0/1186
450		750/±5.0/98	750/±3.4/293	750/±2.9/754	850/±2.9/1675	1000/±2.2/1312
500		750/±5.1/121	750/±3.3/469	750/±2.2/987	850/±1.9/1532	1000/±2.3/2145
600		850/±6.1/187	850/±4.4/399	900/±3.2/1869	1000/±2.9/1150	1100/±2.0/2254
700		850/±5.9/187	850/±4.2/577	950/±3.8/768	1100/±3.0/1507	－
800		900/±5.5/455	900/±3.4/764	1000/±3.9/1665	1100/±2.6/2987	－
900		900/±4.9/364	900/±3.3/1054	1100/±3.8/1562	1200/±2.2/3398	－
1000		1000/±5.1/948	1000/±3.2/2020	1100/±2.9/5648	1200/±2.5/5064	－
1100		1000/±4.2/765	1000/±3.1/2525	1100/±2.8/4589	1300/±2.6/7356	－
1200		1000/±4.1/769	1000/±2.8/3386	1200/±3.1/9870	1400/±2.9/7598	－
1400		1100/±3.1/1336	1100/±2.2/5648	1200/±2.2/16630	－	－
1500		1100/±3.9/1864	1100/±2.1/6489	1300/±2.5/13353	－	－
