轴向型复式拉杆补偿器

用途:FSL型轴向型复式拉杆波纹补偿器结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
型号: DN32-DN3000,压力级别0.1Mpa-2.5Mpa
连接方式: 1、法兰连接 2、接管连接
产品轴向补偿量:72mm-500mm

全国销售热线:13653828093
产品介绍

用途:FSL型轴向型复式拉杆波纹补偿器结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
型号: DN32-DN3000,压力级别0.1Mpa-2.5Mpa
连接方式: 1、法兰连接 2、接管连接
产品轴向补偿量:72mm-500mm

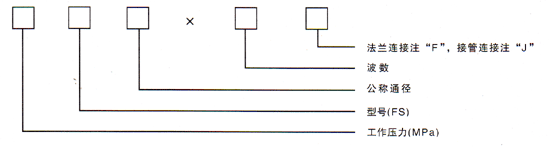

一、型号示例:


举例:0.6FSL200×12J
表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。
二、应用说明:
1、复式拉杆波纹补偿器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力:
压力推动:Fp=100·P·A (N)
轴向弹力:Fx=f·Kx·X (N)
式中:P: 最高工作压力或最高试验压力 MPa;
A: 有效面积(查样本) 平方米;
Kx: 补偿器轴向刚度 N/mm;
X: 补偿器使用的轴向补偿量 mm
f: 系数,当补偿器进行预变形时,f为1/2,当补偿器不进行预变形时,f取1。

范围和用途
安装要求
技术参数

公称通径(mm)

型号

补偿量

钢度(N/mm)

有效面积
(cm 2 )

径向最大尺寸
(mm)

接管端口尺寸
(Φ×δ)

保护套外径
(mm)

总长(L)(mm)

轴向Xo

横向Yo

角向θo/度

轴向Kx

横向Ky

角向KQN-m/度

法兰

接管

32

QM

BW1.0/32×8

J

7

441

16

Φ38×3.5

186

280

JZ

F

7

1.28

±4

441

774

2

225

164

QM

BW1.0/32×16

J

14

220

16

186

321

JZ

F

14

5.1

±8

221

97

1

225

216

40

QM

BW1.0/40×8

J

10

318

23

Φ45×3.5

224

289

JZ

F

10

1.5

±4

318

696

2

244

219

QM

BW1.0/40×16

J

19

158

23

224

334

JZ

F

19

6.1

±8

158

87

1

244

219

50

QM

BW1.0/50×8

J

12

635

37

Φ57×3.5

239

306

JZ

F

12

2.2

±4

635

1041

6.4

259

182

QM

BW1.0/50×16

J

24

318

37

239

372

JZ

F

24

8.9

±8

318

130

3.2

259

247

65

QM

BW1.0/65×8

J

18

423

55

Φ73×4

250

322

JZ

F

18

3.4

±5.3

423

699

6.5

270

200

QM

BW1.0/65×12

J

28

282

55

250

362

JZ

F

28

6.5

±8

282

243

4.3

270

240

80

QM

BW1.0/80×8

J

29

358

81

Φ89×4

264

366

JZ

F

29

6.4

±6.4

358

401

8.1

284

244

QM

BW1.0/80×10

J

37

286

81

264

390

JZ

F

37

10

±8

286

205

6.4

284

274

100

QM

BW1.0/100×6

J

33

417

121

Φ108×4

284

345

JZ

F

33

2.9

±4.8

417

1206

16.2

304

223

QM

BW1.0/100×10

J

54

250

121

284

409

JZ

F

54

8

±8

250

260

9.7

304

287

125

QM

BW1.6/125×5

J

35

409

180

Φ133×4

314

342

JZ

F

35

2.5

±4.4

409

4110

47

334

216

QM

BW1.6/125×9

J

63

227

180

314

414

JZ

F

63

8.1

±8

227

705

26.1

334

288

150

QM

BW1.6/150×5

J

45

456

257

Φ159×4.5

344

367

JZ

F

45

3.3

±5

456

3273

49

364

238

QM

BW1.6/150×8

J

71

285

257

344

427

JZ

F

71

8.3

±8

285

813

30.7

364

302

200

QM

BW1.6/200×4

J

56

480

479

Φ219×6

422

392

JZ

F

56

4.5

±5.3

480

3823

64.2

442

248

QM

BW1.6/200×6

J

84

320

479

422

426

JZ

F

84

10

±8

320

1130

42.8

442

302

250

QM

BW1.6/250×4

J

53

930

769

Φ273×8

487

379

JZ

F

53

4.6

±5.2

930

5630

196

507

393

QM

BW1.6/250×6

J

80

620

769

487

399

JZ

F

80

10.4

±7.8

620

1668

131

507

393

300

QM

BW1.6/300×4

J

57

1253

1105

Φ325×8

542

467

JZ

F

57

5.8

±5

1253

6479

365.7

562

366

QM

BW1.6/300×6

J

85

835

1105

542

565

JZ

F

85

13

±7.5

835

1920

244

562

464

350

QM

BW1.6/350×4

J

64

1265

1367

Φ377×10

602

492

JZ

F

64

6.6

±5

1265

6301

465

622

397

QM

BW1.6/350×6

J

97

843

1367

602

604

JZ

F

97

14.8

±7.5

843

1873

310

622

509

400

QM

BW1.6/400×4

J

65

1373

1611

Φ426×10

680

518

JZ

F

65

5.8

±4.6

1373

8832

608

700

412

QM

BW1.6/400×6

J

97

915

1611

680

628

JZ

F

97

13

±6.9

915

2609

405

700

522
